【アンティークな手洗器】木目調壁紙ボードにコンパクト手洗器Sレクタングル、外付給水ユニットを設置 <手洗器設置・パート2>

2016.01.11 Monday

手洗器設置シリーズ、その2。

ユニットバイウォール。
アンティークな木目調のスクラップウッド壁紙を貼ったボードに手洗器Sレクタングルとブラス横豆栓、外付給水ユニットを取付しました。 アンティーク、自然なビンテージ感がたまりません。
※給排水工事はしていないため、水は流れません。


ユニット バイウォール
壁つけ型のボウルでカウンターが不要。奥行き20cm。

さっそく、取り付け部材の紹介です。

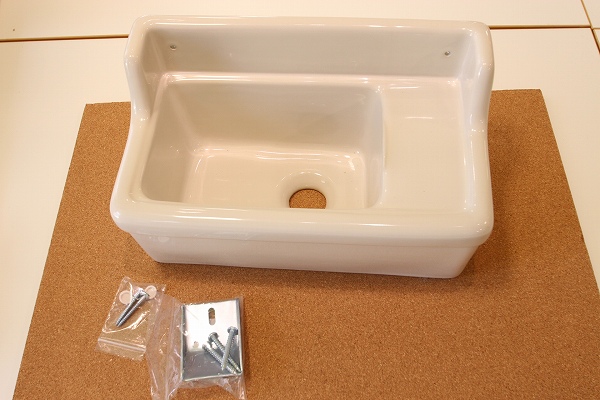

用意する部材は、手洗器Sレクタングル スロウカラーズ リネン(横水栓用)
サイズは奥行200×幅350×高さ180mm、本体重量約5.5kg。バックハンガー/化粧ネジ付です。
(立水栓の場合は手洗器に水栓用の穴があいている立水栓用を選びます)
手洗器の図面取扱説明書(外付給水ユニットを組合せる場合の推奨取合い位置についても説明あります) をご覧ください。
壁付タイプなので、手洗カウンターは不要です。


次は水栓、単水栓 横豆栓 ブラス
コンパクト手洗ボウルによく合う横豆栓。色はブラス光沢仕上げ。
生地を磨き仕上げしたものでメッキではありません。経年変化自体を想定した加工です。お手入れは乾いた柔らかい布で拭いてください。日常的に磨くことで光沢が保てます。
(横豆栓は他にも色仕上げが、ブロンズニッケルがあります。給排水の色と合わせて考えましょう。今回はブラスで統一です。)
単水栓 横豆栓 ブラス
横豆栓図面取扱説明書 をご覧ください。



そして、給排水は水栓と同じ、ブラス仕上げ。

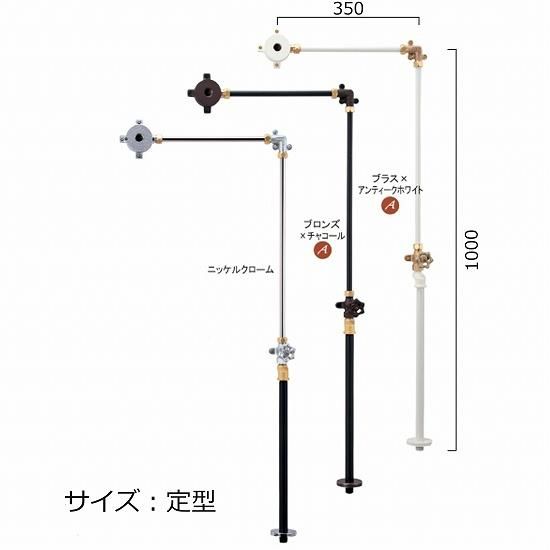

給水は外付け給水ユニット図面

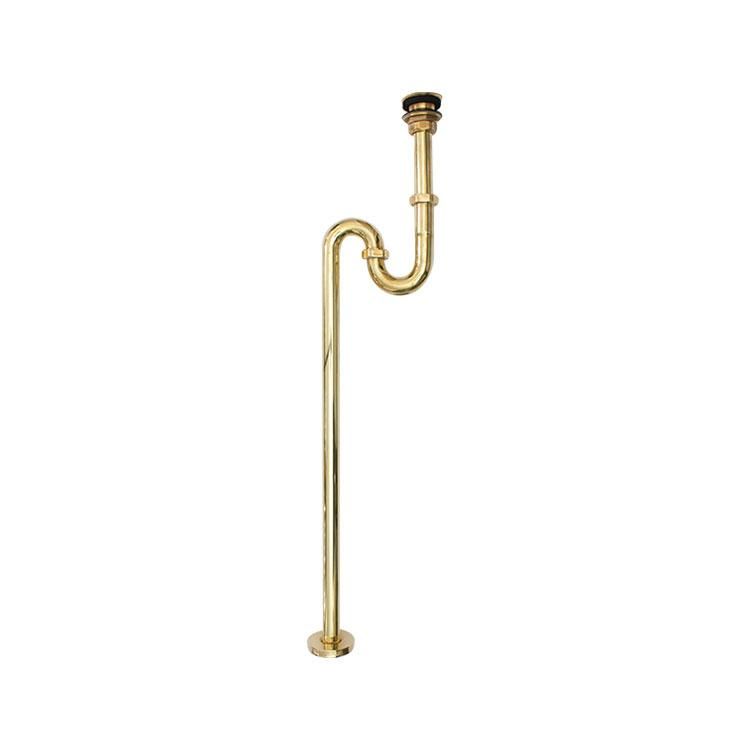

排水はSトラップ 25mm配管用 ブラス
こちらも経年変化があります。図面

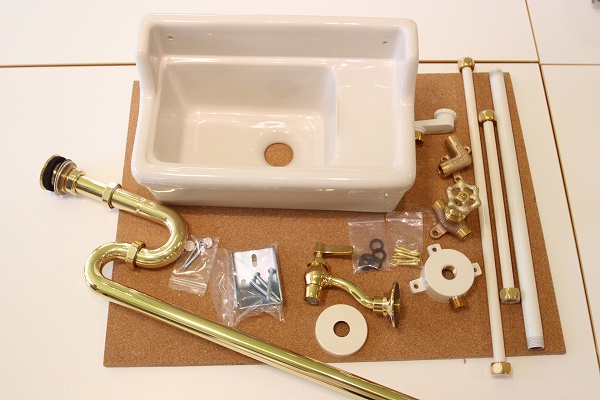

4つの部材を一同に集めました。さぁ取付するぞ!ということで、

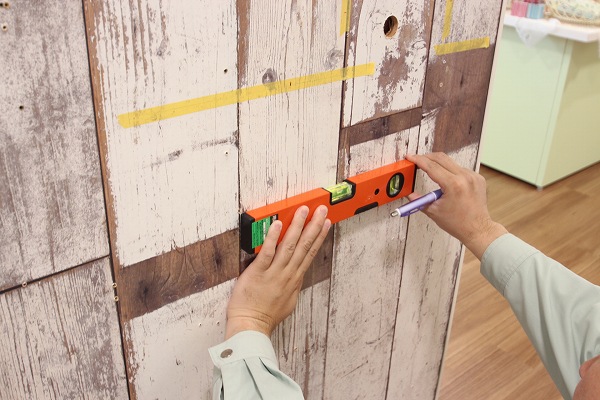

まずは取付高さを決めます。
手洗器のあふれ面の高さを850mmに設定します。
 (LIXILさんのサイトです。2406 洗面器手洗器 あふれ面高さカウンター高さ.pdf

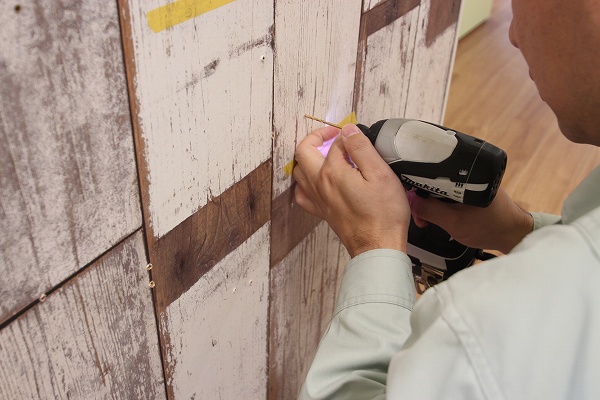

取付ネジの下穴をあけ、

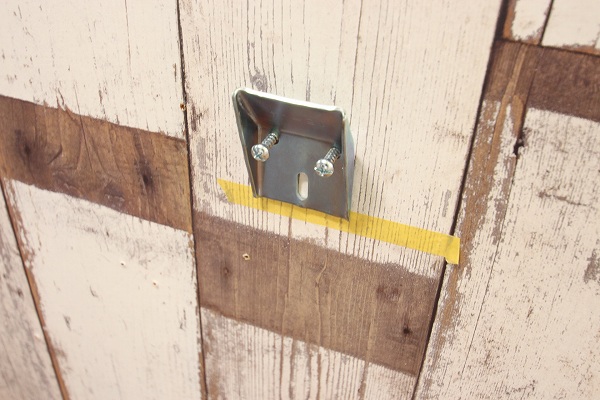

バックハンガーを取付ネジで固定します。

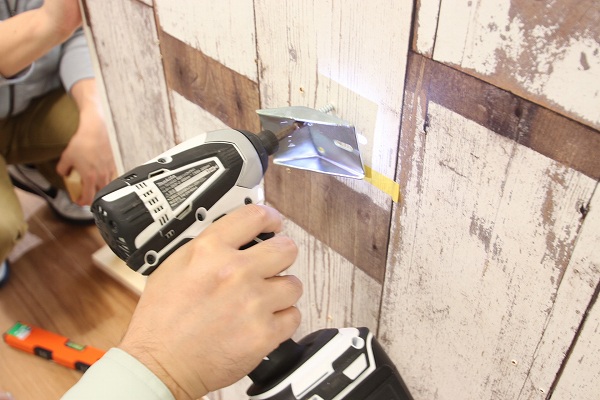

仮止めから本締めをします。

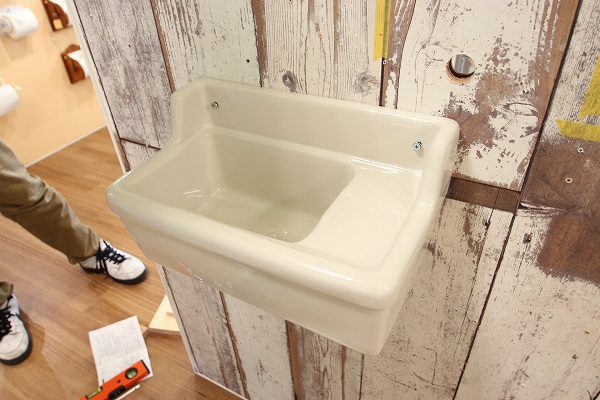

そして、手洗器をバックハンガーひっかけるようにのせて取付。ネジでしっかり固定します。

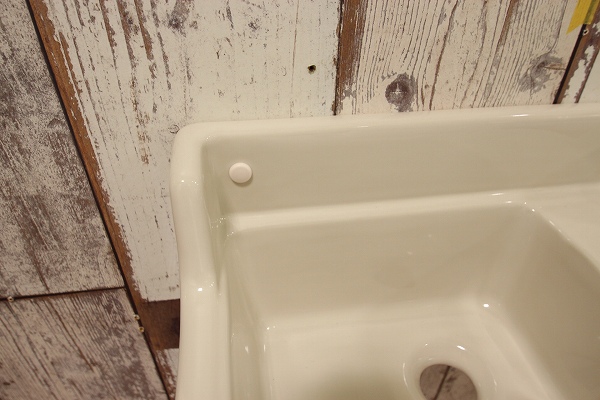

化粧キャップをはめます。

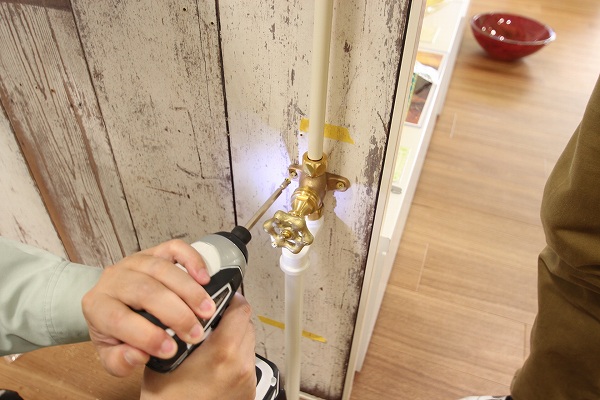

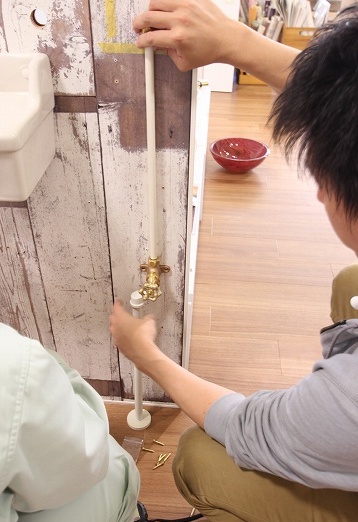

続いて、外付け給水ユニット。こちらも取付位置を決め、


固定していきます。

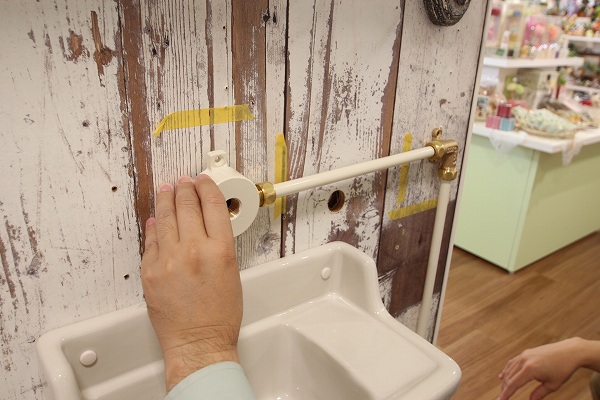

横水栓を取り付ける丸いベースジョイントを最後に設置。

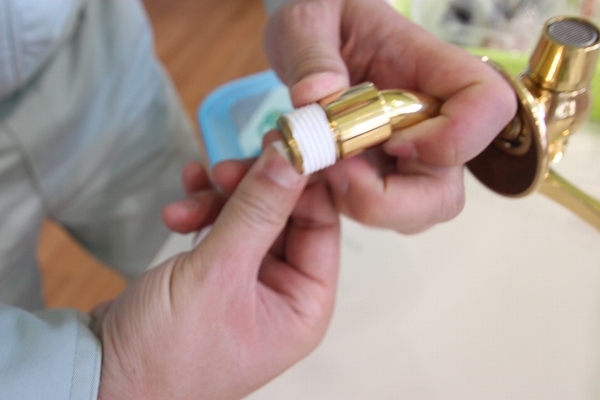

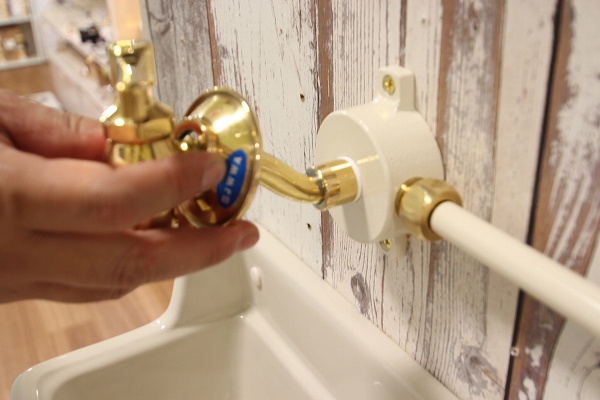

そして、横豆栓ブラスに給排水工事はしていないので水漏れはないのですが、シールテープを巻いて、



ベースジョイント部に接続。


回してはめます。

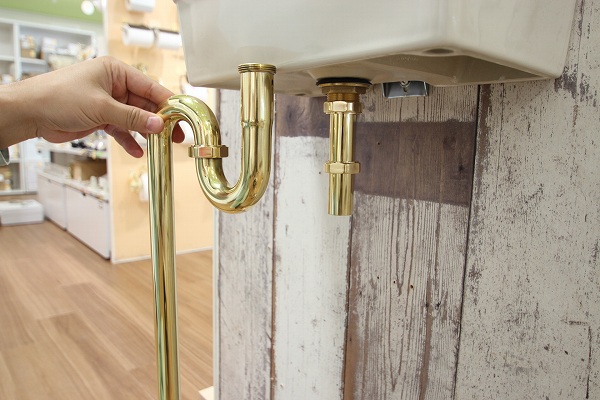

最後にSトラップを接続し、

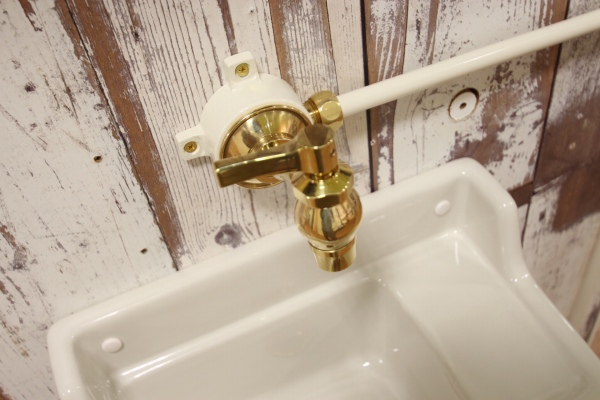

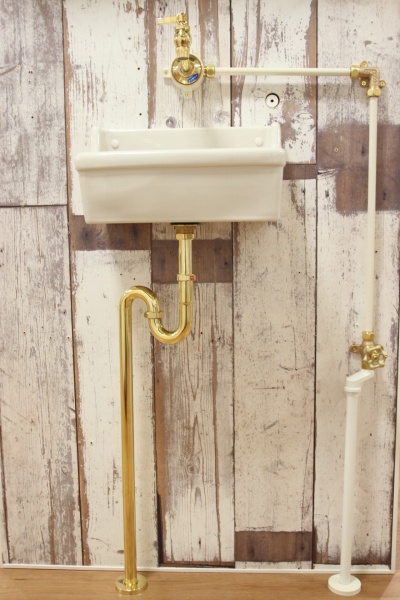

ユニットバイウォールの完成です。



ボードのアンティークな木目調の壁紙ともよく合っています。

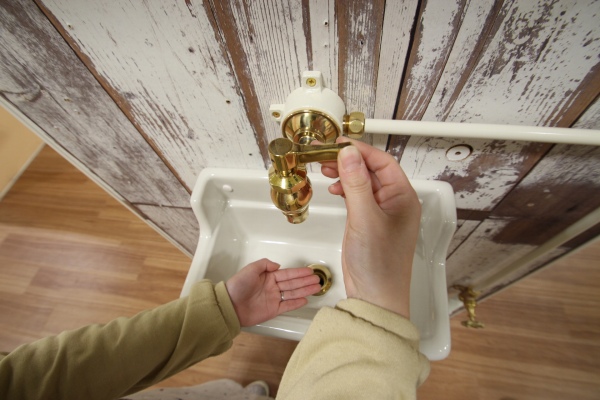

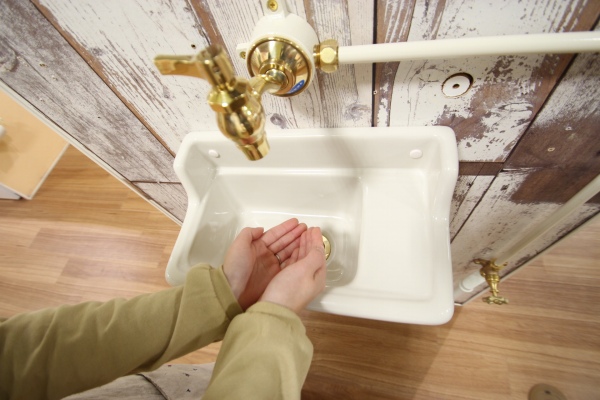

手洗いのイメージです。

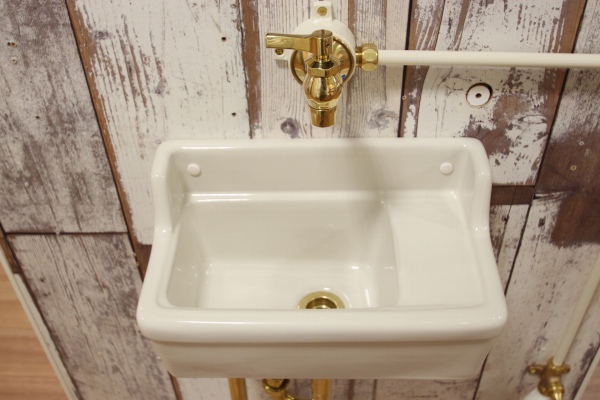

奥行き200mmのコンパクト手洗いです。0.5坪トイレ、狭いトイレにも設置可能な手洗器です。

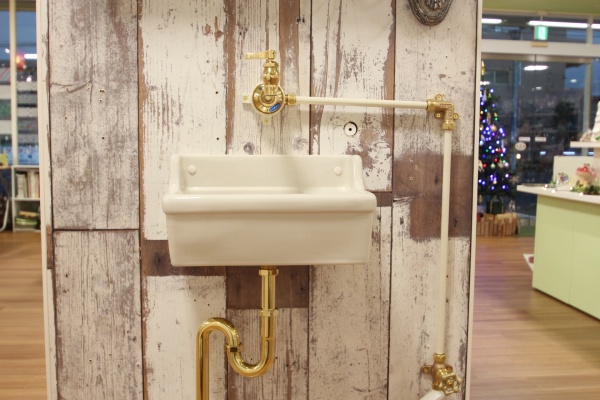

ユニットバイウォール。Sレクタングル、給水ユニットをお店に取り付けています。
ぜひ見に来てください。他にも手洗器・ボウルの見本がたくさんあります。


トイレリフォームはもちろんですが、施主・お客様自身で好きな材料を用意し、工務店さんに渡す施主支給にも、といれたすは対応しています。工務店さんに渡せるような必要な図面を揃えたり、蛇口のコーディネートや給排水管の選び方まで、お気軽に相談に来てくださいね。

※実際の手洗器取付は水漏れの恐れもあります、工務店さんにお任せしましょう。
